非常感謝您能使用本公司生產的《主動發光標志系列》產品，為了保證能更好地使用、維護本產品，讓其達到最佳工藝狀態，本文將以“大型主動發光標志”為例，詳見說明其安裝及使用操作流程，請務必耐心閱讀。
（一）注意事項：
1：標志背面的電纜線為供電電源線，核定為DC 24V（低壓），其中：棕色為正極，藍色為負極（每批次對應安裝說明中均會詳細列明），
2：接電時，請先關閉總開關，切勿帶電接線，接線時注意零、火線，正、負極，接線處首先使用絕緣膠帶單獨包裹，再使用外層防水膠帶包裹外層，切勿短路、斷路。
3：所有發光標志或控制器請按照相同的生產批次、內容、規格。數量對應安裝，切勿將相同的規格、內容、數量，但不同供貨日期的批次混裝。安裝時，請嚴格按照說明書，及控制器、上標簽標注相對應安裝。如錯裝，可能會造成控制器或發光標志燒毀。
4：接線時請對應電箱內標簽標注對應接線，并注意正、負極及電壓，地線必須接地，以防止夏季雷雨季節時，外電入侵而導致的設備雷擊風險。
5：控制系統為自動光控，即白天不亮，在夜晚或光照不佳的環境中，能自動開啟發光標志/點亮標志。白天安裝需測試時是否為正常通路，可用黑色物蓋在控制箱側的“光控探頭”處，即識別為夜晚，自動點亮標志。
6：請將所有產品根據安裝方向，采用立放方式，切勿堆積疊加存放，并存放在通風、干燥處。平放，可能會因戶外淋雨，而造成產品版面散熱不均，反光膜出現起鼓，積水情況，而損毀。
7：標志牌內部為光源部份，安裝時，操作人員切勿站立在標志面板或背板上，外力可能會導致光源元器件損毀的可能，影響標志發光功能的正常發揮?。?！
8：安裝時，所有裸露的電纜線須使用專用護線管保護，以防長期暴露于高溫、低寒、雨水、空氣中，而出現線路風化老化現象，電源泄露時會傳導至金屬桿件，易發生電擊路人的隱患。
9：外接市電取電時，根據版面大?。ù笾掠嬎愎闹担?、取電距離（電壓衰減值），選擇合適的電纜線徑，非專用電工，可咨詢我司技術人員。線徑過小，不滿足要求，可能會導致：A、線路燒毀；B、低壓輸入，會導致標志無法正常工作，長期低壓狀態，易造成控制部分損壞。
10：機箱安裝完畢后，出線孔保持緊密，以防老鼠、壁虎等小動物進入，啃噬線路，損害設備。
11：安裝操作過程中，接電部分，應安排具備“特種操作職業資格證書”的專業電工完成，嚴謹非專業電工人員操作。出現故障時，或未達到功能要求時，未經允許，不得私自拆開標志體、控制器等部件?。?/strong>
12、
（二）安裝步驟及說明：
1：清點配件：安裝前準備，根據《發貨清單》所列配件類型、規格、數量，清點配件，確保配件無缺失、不對型號等現象，避免安裝時出現配件不對口，而誤工、誤機械臺班。按照不同安裝桿件、不同安裝標志版面，對所供配件進行分類擺放，避免在安裝現場，臨時一把抓，既耽誤時間，又犧牲安裝效率。
2：閱讀《安裝說明》：安裝前，請帶班經理組織對口安裝人員，仔細閱讀《安裝說明》，確保完全理解安裝步驟、及注意事項。
3、安裝步驟

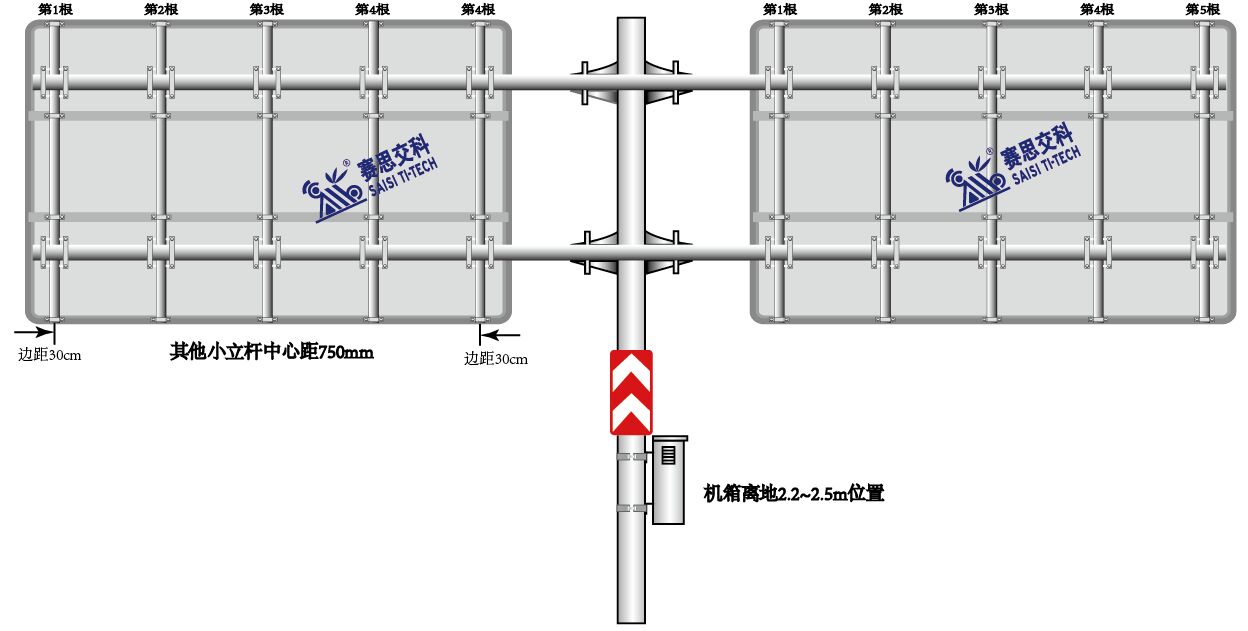

（1）安裝小圓管。將Φ60mm圓管平均安裝于發光牌背面，用Φ60mm半片和Ф12*60mm螺桿固定。其排布如上圖所示，第1根和最后1根圓管邊距為30cm，其他距離均分。

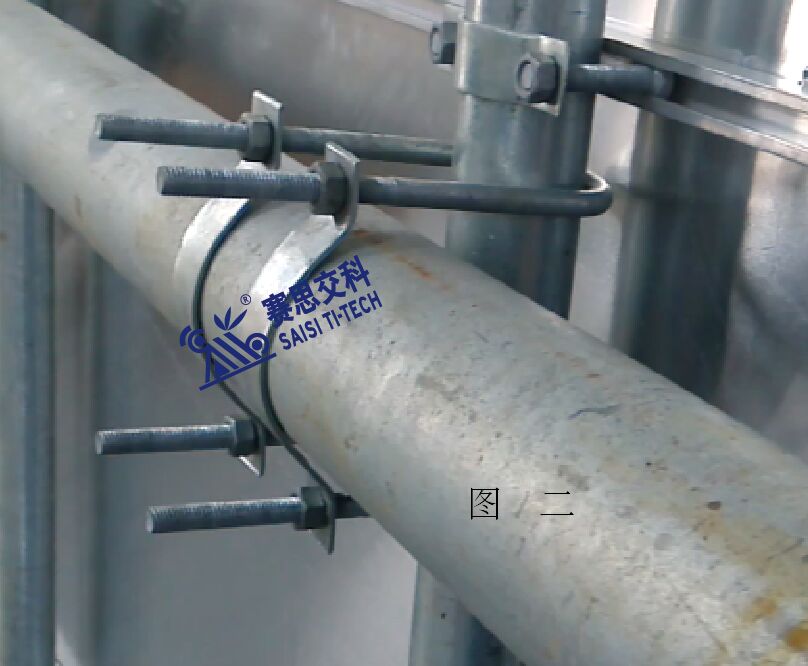

（2）將小圓管固定在懸臂上。用兩只U型卡，如圖下圖所示，安裝于懸臂桿的上下，一端套在小圓管上，一端上下貼在懸臂上，用懸臂對應尺寸的半片抱箍，在外側固定。（注：擰螺絲時，先不要一步擰緊到位，略緊即可，待全部抱箍、U型卡安裝到位后，檢查無誤時，再最終擰緊加固；有誤時，方便調整、修正。）

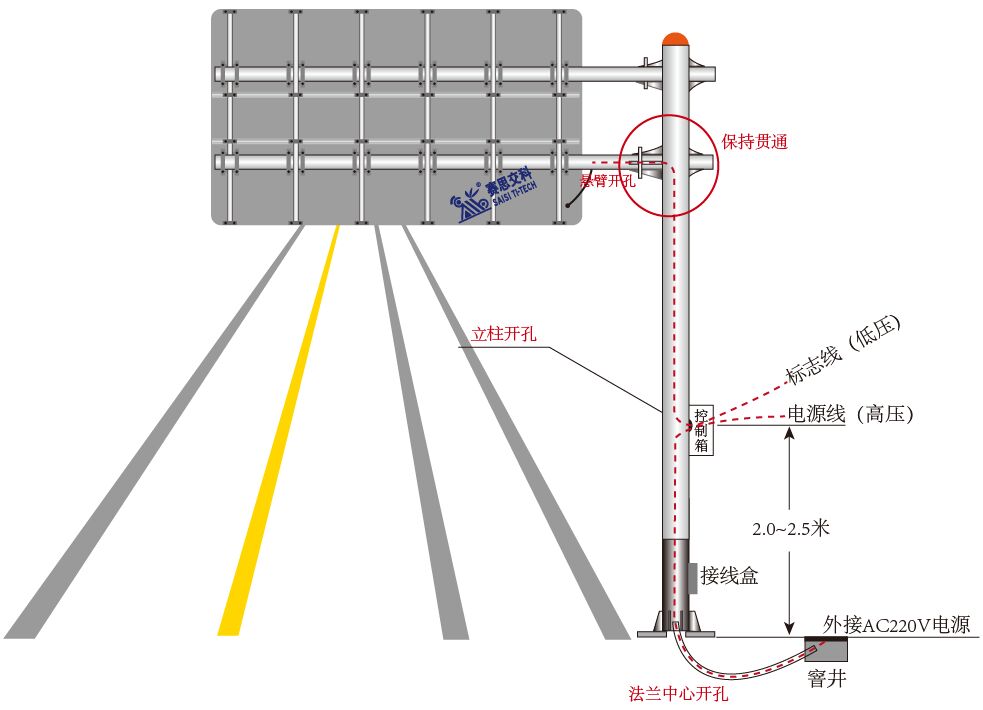

（3）安裝控制機箱。首先正確選擇待安裝標志所對應的機箱，不同標志對應不同機箱（因機箱最大承受負載不同，在機箱上貼有對應標志版面），不得隨意混雜機箱使用。新建桿件應按下圖所示開孔，讓管線在桿件內部；控制箱安裝于路外一側，離低高度約為2.2~2.5米，此高度，單人無法夠著；若有故障需檢修時，人字梯也方便檢修。

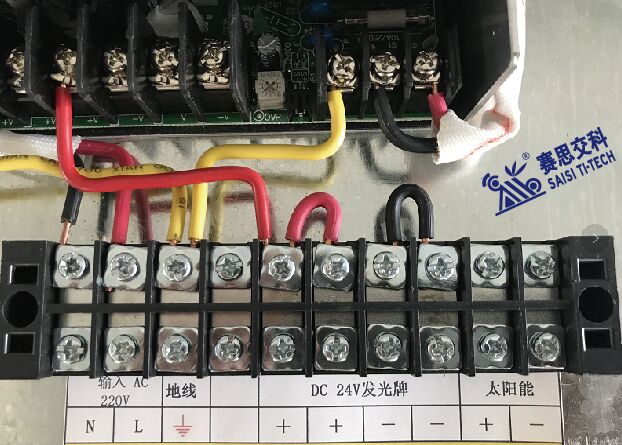

（4）控制線接電。本操作必須為持證的專業電工??！標志牌背面出1根2芯電纜線，內部工作電壓為DC24V，注意區分電線的正負極（具體供貨隨附的《安裝說明書》會詳細列明），將這兩根線接入"DC發光標志牌"所示接線端子上，嚴謹接入旁邊的高壓區?。?/strong>接線板如下圖所示。將“空開”按鍵下拉至“關閉”狀態 ，再將市電接線接入左側，輸入AC220V的接線端子，在開啟電源前，先檢查以下接線，確保準確無誤后，方可開啟電源。注：控制系統為自動光控（白天不亮，夜晚自動開啟），白天安裝時，需測試，可用黑色物蓋在控制箱的光敏端子上，模擬夜晚效果。
（5）善后現場。安裝完畢后，檢查線路，用專用護管保護線路。若發現安裝時，出現故障時，應做好接電部分檢查，檢查無誤后，用萬用表檢測輸入端、輸出端電壓值，現場電話聯系我方技術人員，給予遠程技術解答、和技術支持，不得未經允許，私自拆開標志體、控制器等成品件。
注：以上為大型發光標志的安裝說明書通用版，具體供貨項目，會隨貨配置該批次貨品的《安裝說明書》，若出現某些內容存在差異，以具體《安裝說明書》細節內容為準。
更多詳情，請持續關注本網站，或致電陳經理（1377-614-300）做進一步了解。
